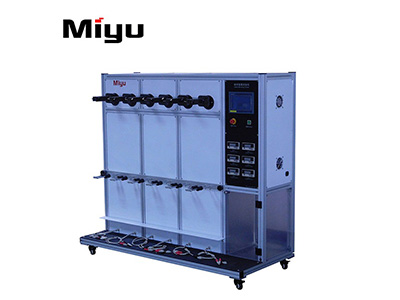

1设备用途:

本试验机按UL817 EIA-41标准“通讯软线和电源软线通用安全要求”的规定而订制,采用先进的触摸屏写入;PLC控制技术,结合DC直流伺服电机为动源,能精确控制速度、次数及角度.最适用苹果数据线及有关生产厂家和质检部门对电源线、DC线、排线、进行EIA标准弯曲试验。

2设备特点:

1采用液晶触摸人机界面，超大界面直观大方；

2控制部分采用日产PLC，性能可靠；

3采用日产电机使用寿命和可靠性。

4测试次数,速度  自动输入调节。

5 多工位测试,效率高.触摸屏可对每个工位直测试进行监视.

３主要参数:

a) 工作电源：AC220V/50HZ；

b) 功率：500W；

c) 负载：电压≦12V；

d) 试验速度：5~60次/分；

e) 弯曲角度：2°~360°(+180°～-180°）可调；

f) 角度精度：≦±1℃

g) 试验工位：分两套电机系统控制，每组电机同时测试3个工位,每个工位单独计数,所有工位断开后?；?；

h) 荷重：50 100 200 300 500g 各6组

i) 防护板：信号接口上端装有防护板避免法码跌落时撞击接线柱

j) 导板位置可上下调节(距离为1－300mm)

k) 冶具R角：12.4 12.7 25.4　长度90mm 数量各６个

l) 弯曲次数：0~999999可预置；

m) 整机尺寸:长(1500px)X宽(120cm)X高(135cm)

n) 重量(约):95kg

4主要材料清单：
