一、技术方案说明：

1、产品应用

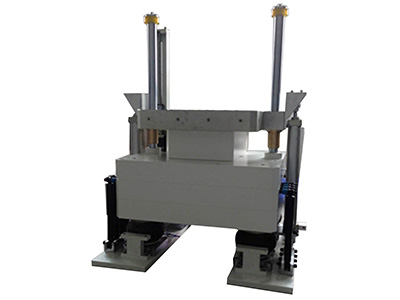

MHSKT系列机械式冲击试验台主要适用于电子产品、航空航天、船舶、军工、汽车部件、交通运输等领域的抗冲击试验?？梢越邪胝也ǔ寤魇匝?。

机械式冲击试验台设备满足：GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E等测试规范。

2、主要特点：

      1、升降机构为精密螺杆，采用精密马达驱动，两根精密导柱为导向，保证平台升降平顺，

          精密确保冲击数据精确。

2、冲击底座采用气囊+避震阻尼器的结构设计，冲击时不影响楼板结构。

3、冲击机座为无共振设计，冲击数据精准。

4、采用气压制动强力摩擦抱闸机构，无二次冲击功能；

5、配备气压储能缸，保证刹车机构气压稳定，保证试验数据完整。

6、采用单通道数据测量采集，加速度数据测量、存储、报表打印、数据回调、 数据库管理等功能。

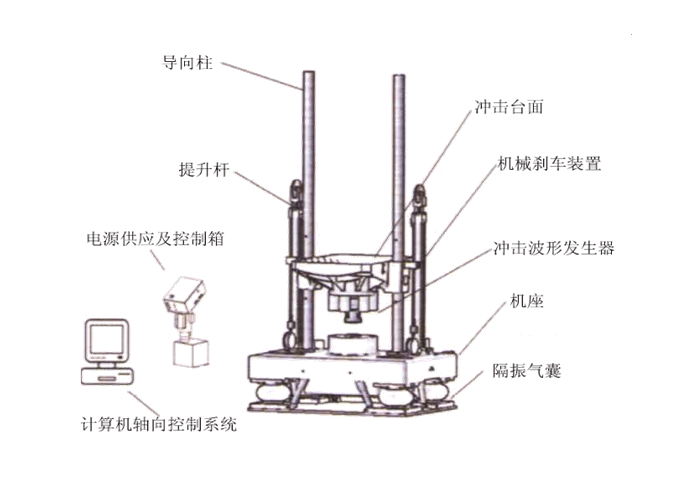

3、设备架构表

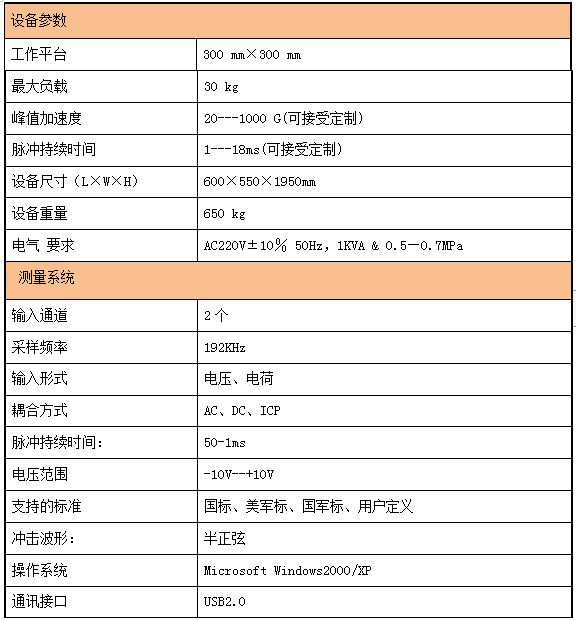

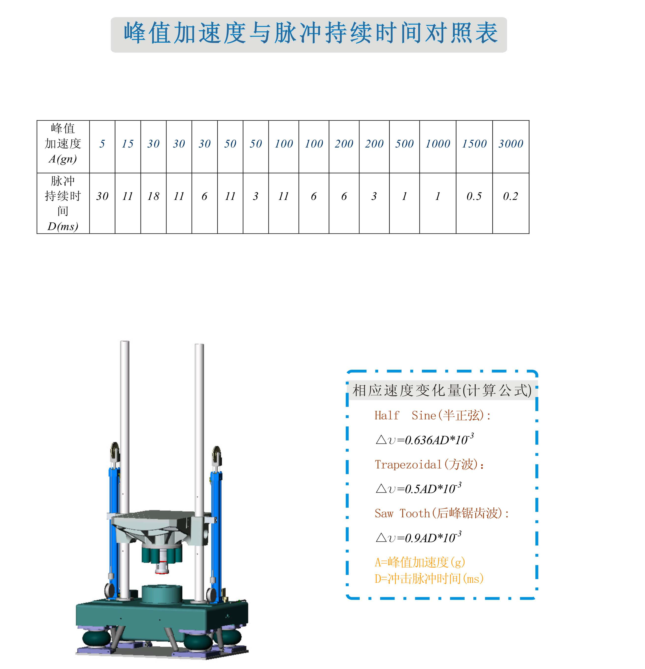

二、技术参数

三、设备性能介绍

1、 工作平台

采用高强度进口铝合金工作平台.

2、升降机构：

  电机带动滚珠丝杠提升工作平台。

3、 升降高度控制

       提升的高度通过安装在底座上的光电编码器组件测量，光电编码器测量具有精度高、抗干扰能力强，可靠性高，保证了冲击的重复性。

 4、 刹车系统

      采用气压制动强力摩擦抱闸防二次冲击制动功能，防止二次反弹

5、 缓冲系统

有效减小冲击试验对地面的冲击力，设计了自缓冲系统，由底座、阻尼器、气囊组成。

6、 波形发生器

半正弦波形发生器

半正弦波发生器主要用工程橡胶制造或羊毛毡。由多种不同的厚度相互串联，组成多种刚度，实现不同的冲击脉冲宽度。

7、安全装置

急?？? 通过强制断开动作机构的接点熔接等紧急情况下切断电路 ·

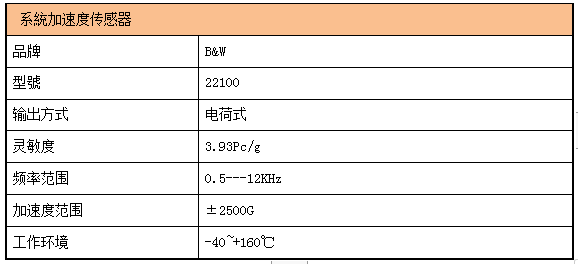

8、冲击测量系统介绍与特点

系统符合MIL-STD-810、GJB-150-18-86及IEC68-2-27 标准，它具有精准、快速的冲击波形捕捉能力，最高采样率可达1MHz，您不必再担心哪怕很窄小的冲击事件被漏过。

它同时也是一个整合的解决方案，您不必忙碌于波形查看和记录，它可以从捕捉冲击事件到生成报告一并完成，更重要的是，它还为您提供了冲击响应谱（SRS）分析功能，可以帮助您对于冲击脉冲对实际系统的潜在损伤进行有效的评估。最后，辅助的力变形、冲击响应等分析可以帮助您了解冲击结果的更多细节。

测量系统特点

符合MIL-STD-810，GJB-150-18-86，IEC68-2-27标准，DELL标准

最高采样频率可达1MHz

最大测试加速度100,000gn

最小测试脉宽0.1ms

多帧波形记录与回放

支持内、外部触发

分析功能：

冲击波形瞬态捕捉

瞬态捕捉帮您得到单个或多个脉冲，系统自动分析冲击脉冲的峰值、脉宽、速度变化量、头部伤害指数HIC等数据,自动将捕获的脉冲波形匹配到理想波形，并比较两者间的偏差

冲击响应谱分析

冲击响应谱分析可对冲击产生的潜在损伤进行评估，为设计产品的抗冲击能力提供依据。系统对每个冲击脉冲进行SRS分析，比较实际SRS和目标SRS的偏差。

其他分析

力变形分析、冲击响应演示、旋转冲击分析等冲击试验中必要的分析。力变形分析计算脉冲产生的力峰值、变形峰值、能量、效率等。冲击响应演示提供学习冲击响应谱的工具。旋转冲击分析用于旋转冲击机器或其他旋转控制事件，该信号由轴向加速度测量计算得到。

四、设备安装准备要求

  场地要求：

1、电源:220V±10% 50Hz

2、气源：0.5--0.8MPa

   设备搬运/装卸要求

客户应准备好相应的卸货、搬运工具。

*本方案并不代表我们的最终结果，我们将根据您的需要，为客户提供/高品质/技术先进/更完善快捷的产品及服务。真诚欢迎你们与我们的进一步沟通，以便我们能为您提供更好的服务
