一、设备用途

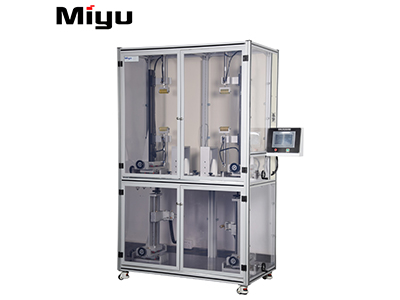

本设备用于检测把手内部的弹簧的疲劳性破坏试验，主要适用于摆臂式把手测试（图上2工位），推拉式把手测试（图下2工位）的独立测试。

可检测两种把手的NG现象：

１）摆臂式把手：采用光电感应开关感应把手回弹位置来判断弹簧是否

        断裂。

２）推拉式把手：采用两个气缸，可能过精密调压阀调节推拉力大小，

        气缸1负责推拉动作，气缸2则用于推力检测，每进行测试时气

         缸2会进行推力检测，即当弹簧不发生断裂时，气缸2是推不动

        把手的，若弹簧有发生断裂，气缸2可以推动把手，旁边装有光电感

应开关感应其气缸2推出的位置，来判断弹簧是否断裂。

     结构上采用加厚40*40铝型材组装而成，框架稳固可靠，结构美观大体，配备脚轮脚杯，方便移动定位。 设备Z轴可上下移动平台，准确高效定位。配合多个SMC精密导杆气缸完成一系列动作，气缸力源的大小可通过精密高压阀控制。

     软件上，采用触摸屏显示器输入控制，以PLC进行编程，工况显示清楚了然，可设置调节每个工况的相应参数，如测试速度，测试时间，延时时间等等。

二、设备参数

1试验工位 4工位　摆臂式把手２工位　推拉式把手２工位　独立运行

2次数 0-999999次可设定

3试验速度 5-60次/分可调

4控制方式：触摸屏PLC

5主部件：日本SMC 气缸电磁阀

6带锁舌动作NG检测功能

7 机台尺寸 工位尺寸（W*D*H)=1200*1060*1850mm

8 电源 气源 AC 220V 约500w 5Kg以上洁净空气源

三、主要配置
