一、用途：

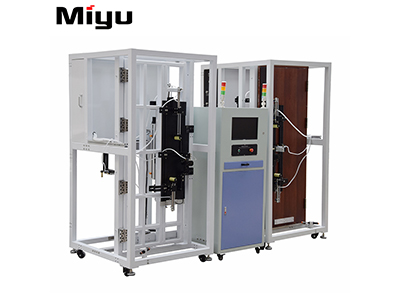

智能门锁综合寿命试验机试验机适用于多种类型智能电子锁进行寿命测试，配备适用性强的固定夹具、指纹测试装置、刷卡测试装置，滑盖测试装置，门把手测试装置，门冲击力测试装置等。

二、设备特点

　        结构上采用加厚80*80钢材材焊接而成，框架稳固可靠，结构美观大体，配备脚轮脚杯，方便移动定位?？悸堑矫诺淖不鞑馐缘恼穸杂跋?，将机台进行了分体设计，即工位之间的完全独立性，同时控制柜也分离设计，所以机台分为两个主机工位体和一个控制柜体，有效克服了工位之间的撞击振动的相互影响，以及振动对电子元器件的寿命损伤。采用合金钢门体，门体采用焊接设计，同时均匀化了增减砝码的重量；或采用真甲级防盗门体+门框设计，接近锁体的真实使用性。

    设备内部采用精密伺服电机作为动力源，选用高精密导轨加丝杆作为X,Z轴移动平台，准确高效定位。配合多个SMC精密导杆气缸完成一系列动作，气缸力源的大小可通过精密调节阀控制。

软件上，采用电脑+显示器输入控制，以电脑核心+专用运动控制板卡进行编程，可自由选择测试项目，功能强大，通讯能力强，操作简单易懂，工况显示清楚了然，可设置调节每个工况的相应参数，如测试速度，测试时间，延时时间等等。设备可与蓝牙电子锁建立双向通讯，实现开锁动作，同时，此设备还可以测试电池放电状态，并将电流电压监控值生成曲线和报表?？刂粕系缒韵允酒魇淙肟刂?，操作方便，简单。此设备将多种设备集于一身，完成一系列的开锁动作，节省人力，提高测试效率，同时也更加全面地对电子锁的性能做了立体分析，可靠性强.

三、设备参数

四、主要配置表

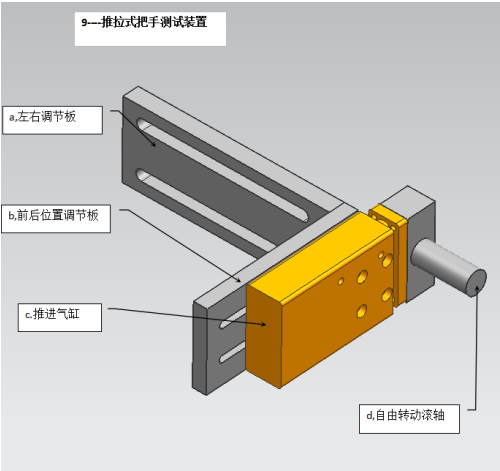

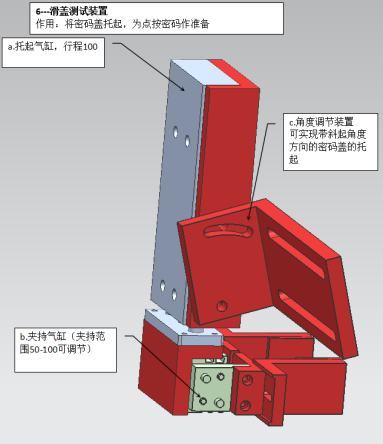

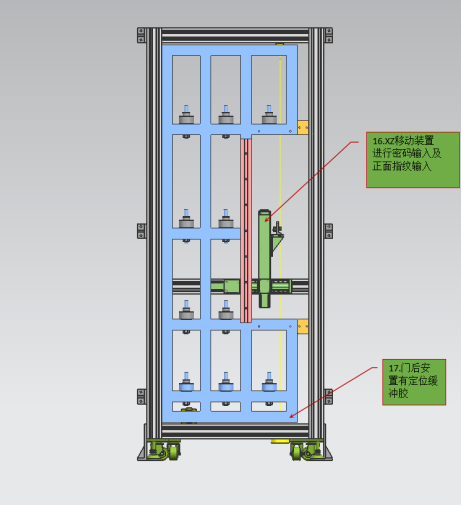

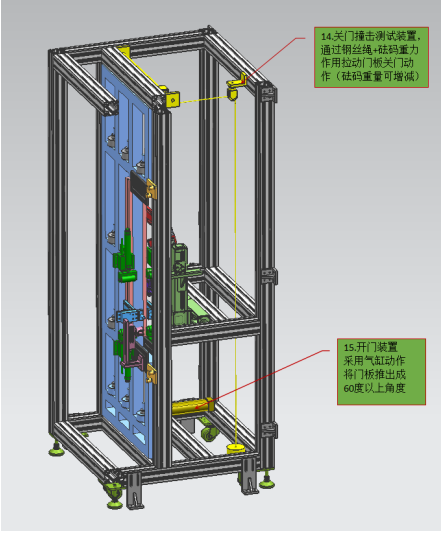

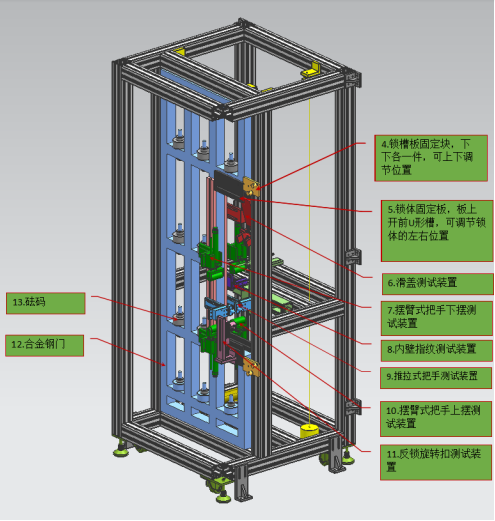

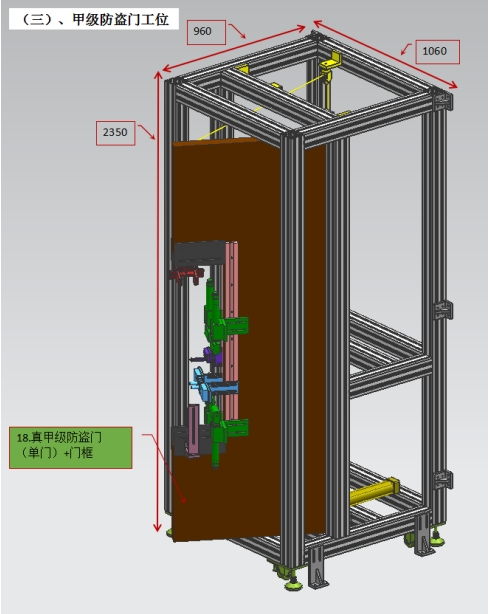

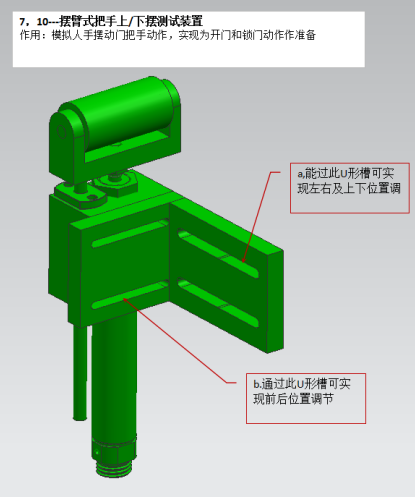

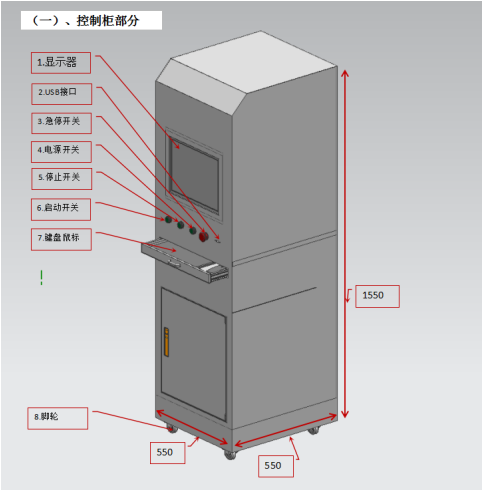

五、机台结构简介

六、测试软件简介

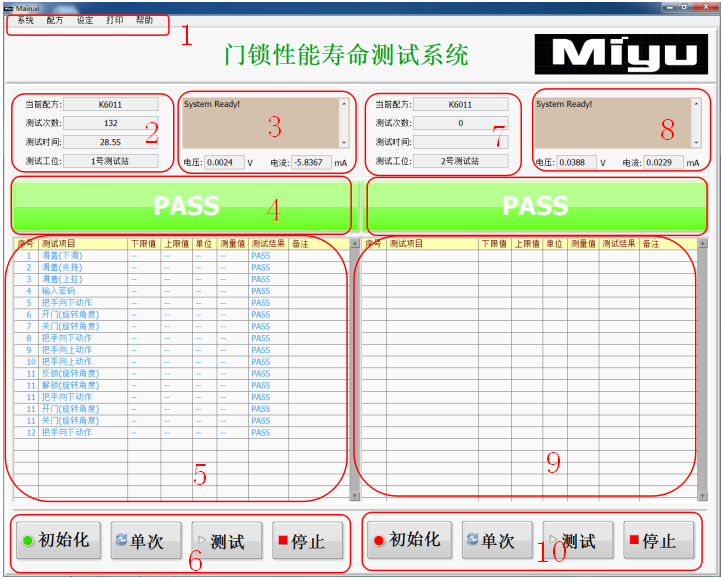

1、软件测试界面

1、菜单区  有设定参数、高级参数、打印、和配方选择

1、工位1配方及测试信息显示

打副           当前配方：显示测试的配方

测试次数：显示试样已经测试的次数

测试时间:显示试样测试过程的实时时间，测试完成后，显示的是测完单次试验的总运行时间

测试工位：显示的是当前所在的测试工位

2、工位1软件通讯信息及电流电压显示

位置           此处显示的主机与控制板的通讯状态，正常情况下显示为 “System ready！

               电压：显示测试试样的实时电压值

         电流：显示测试试样的实时电流值

3、工位1测试显示

               测试过程无异常，无警报时，显示为”Pass”、

               测试过程有异常，无警报时，显示为”Fall”

           5、工位1测试过程及测试信息显示

              显示测试试样的测试过程，设备按照参数设置中参数运行

           6、工位一控制按钮

初始化：每次开机、更换试验样品、仪器报警后都需要将机台初始化

单次:此按钮为多状态显示，按一次可切换为“连续”，

显示为单次时，每点一次测试。设备按照测试参数，运行一次，

显示为连续时，每点一次测试。设备按照测试参数连续运行，当测试次数等于设定次数时，设备停止运行

测试：点击此键，设备开始按测试参数运行

停止：点击此键，设备停止运行

7、工位2配方及测试信息显示

8、工位2软件通讯信息及电流电压显示

9、工位2测试显示

            10、工位2控制按钮

系统：分为测试、手动操作、退出系统

测试：点击“测试”进入测试画面

手动操作：点击“手动操作”进入手动操作画面

退出:点击“退出”退出测试系统

2、手动画面

1、菜单区  有设定参数、高级参数、打印、和配方选择

2、配方选择    通过打开文件选择需要的配方

3、电流电压显示区    CH1显示工位一试样的电压值，CH2显示工位一试样的电流值，

CH3显示工位二试样的电压值，CH4显示工位二试样的电流值

4、工位密码坐标轴   显示输入密码的坐标轴，不同试样，坐标不一样，更换试样后，需手动录入

一

以录入密码“0”为例，先将工位初始化，然后在手动区域移动x轴和z轴，使测头位置刚好在试样密码0的位置上，点下录入

如果是改之前的坐标，点击下修改即可

录入或修改后，记得点击保存，只有保存了，才会是刚才录入的数据，否则数据还是之前的

5、工位对应的轴的位置及原点显示

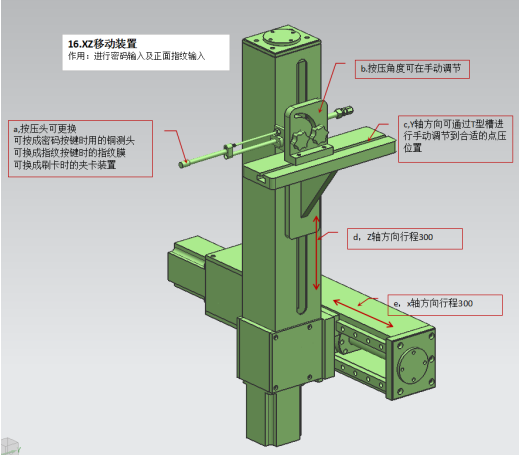

X轴和Z轴主要用于输入密码和插刷卡

C轴主要用于开门和关门

R轴主要用于反锁和解锁

6、工位手动操作

“上移”点击此键，Z轴向上移动

“下移”点击此键，Z轴向下移动

“左移”点击此键，X轴向左移动

“右移”点击此键，X轴向右移动

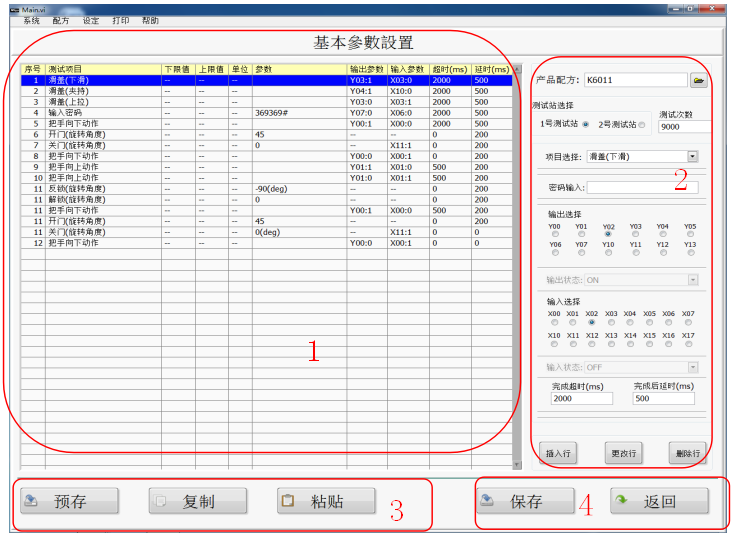

参数设置画面

1、基本参数设置

 显示编辑的测试步骤，根据测试条件添加相应的测试步骤

2、测试步骤编辑

产品配方：显示当前测试配方，点击文件夹图标，可以打开之前存储的 配方

测试站号选择

点击对应站号后面的小圆圈，切换至对应的站号

测试次数：点击数字框，输入需测试的目标次数

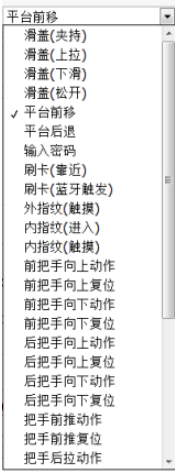

项目选择：点击下拉箭头，会弹出对应的测试项目。根据需求选择，对应的测试项目，根据i/o分配表，选择对应的输入输出(在选择输出状态时，输出动作时为ON,复位动作时为OFF，在选择输入状态时，输出动作时为OFF,复位动作时为ON，)

例如滑盖下滑

先在测试项目中选择滑盖下滑，在输出参数中选中“Y03”，输出状态改为ON

输入状态改为oFF

例如滑盖上拉

先在测试项目中选择滑盖上拉，在输出参数中选中“Y03”，输出状态改为OFF

输入状态改为ON

插入行：选择好测试项目后，点击此键，在参数列表中会添加一个步骤

更改行：选择好测试项目后，点击此键，在对应参数列表中将选中的步骤按测试步骤中选中的参数及状态做出改变

删除行：点击此键，删除多余的测试步骤

1、基本参数存储设置

预存：点击此键。将当前的测试参数预存为系统默认值，在下次新建配方时，所有的测试参数和预设的模板一直，这种主要用于同样的测试试样

复制  粘贴  ：点击此键，即可将基本测试参数里的测试步骤全部复制，切换到另一个工位时，点击下粘贴，即可将之前工位的测试参数复制到当前工位里面来，这样可以简化编程过程

2、参数更改后的操作

保存：每次改变参数后，需点击保存，这样在下次运行时，才会按照更改后的测试步骤运行

返回：点击此键，返回到测试画面
