一、设备用途

防水试验机适用于考核电工产品，外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。防水试验机采用科学设计，使得该设备能够逼真的模拟滴水，淋水，溅水，喷水等各种环境。走进全面的控制系统以及变频技术的采用，使得降雨量试品架的回转角度，喷水摆杆的摆动角度以及喷水量摆动频率都可自动的调节.

防水试验机标准依据： GB4208-2008、GB2423.38、IPX1、IPX2、IPX3、IPX4、IPX5、IPX6等效

试验室分别由测试台、储水槽、控制箱、产品脱水缓冲区和喷淋系统组成。

二、主要技术参数：

1、试验室总尺寸：深3300×宽1300×高1600㎜

2、内箱尺寸：深800×宽800×高800㎜

3、IP1、2滴水盘：800X800mm，高120mm，孔距：20X20mm，滴水孔：0.4mm

4、滴水流量：IP1 -1mm±0.5/min, IP2- 3mm±0.5/min

5. IP3、4摆管半径：300mm 一套、摆管内径：16mm，孔距：50mm，喷水孔：0.4mm

6. 喷水流量:0.07L/min（每孔）

7. 摆管角度：120°--300°（接近）

8．摆管速度：5-15每分钟，可设定

   9. IP5、6： IP6喷头1个，IP5喷头1个，支撑架安装在后边，中间采用不锈钢圆桶直径600mm连接到试验箱。喷头离转盘中心2700mm。

  10.管径：侧面部分采用PVC管 ，IP5一条，IP6一条各3米长。

11.喷孔尺寸：φ12.5mm，（IP6等级）；φ6.3mm，（IP5等级）

12.喷水压力：80～150kpa（可调）

13.喷水强度：IP5-12.5±0.625(L/min)，IP6-100±5(L/min)；

14. 转盘：φ300MM 触摸屏可显示转盘转速 。

15.转速：1-3转/每分钟

16.承重：50公斤（按照程序设定旋转） 304不锈钢设计制作

17.喷水持续时间：3、10、999min（可调）

18.运行时间控制：1～9999min(可调)

19.水循环系统，保证水源循环使用

20.受水面：产品正面

21.喷水压力表，可显示喷水压力

22.控制系统：触摸屏智能控制系统。

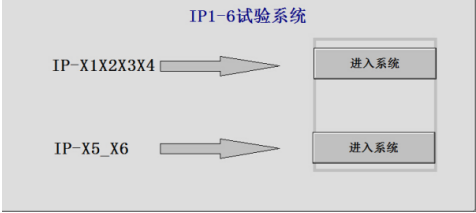

 系统控制界面

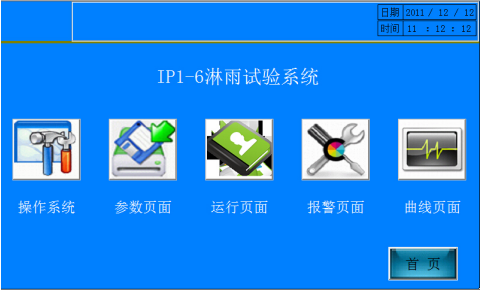

首页

监视界面

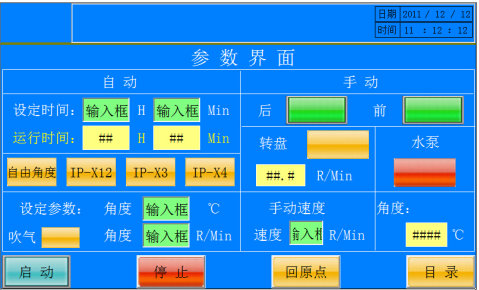

IP1234参数设定界面

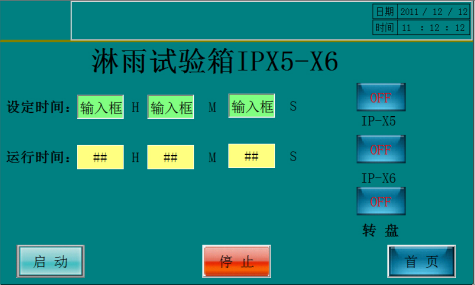

IP56参数界面

三、结构材质：

1、喷管：304不锈钢管

2、喷头：SUS304不锈钢板

3、台面：SUS304不锈钢板

4、IP56台体内支架：不锈钢方通，PU软管

5、电气控制配件选用施耐德、欧姆龙、德力西、富士等国际知名品牌

6、大功率水泵3KW 多个电磁阀控制水路。

7、IP34、56控制系统同在一起操作，IP等级可选择测试。

四、基本配置
