本机适用于行动电话（手机）,手机锂电池,对讲机，电子词典，楼寓对讲电话， CD/MD/MP3,等小型消费类电子制品及零部件之自由落下试验
产品编号： MY-DCDL-1500
上架时间： 2022/05/06

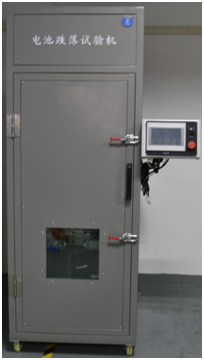

在线咨询产品名称：电池自由跌落试验机
产品型号：MY-DCDL-1500
2.1 用途 | 本机适用于行动电话（手机）,手机锂电池,对讲机，电子词典，楼寓对讲电话， CD/MD/MP3,等小型消费类电子制品及零部件之自由落下试验。 |
2.2 设备主要特点及功能 | 2.2.1 本机采用气动结构，将被测试件置于专用夹具（可调行程）夹牢，按下跌落键，气缸松开，试件将作自由落体试验； |
2.2.2 编码器显示高度，智能型控制(0~1500 可调,客户使用非常方便）； |
三、符合标准：
GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》标准要求：
将电池按照规定的试验方法充满电后，按表8的跌落高度自由落体跌落于混凝土板上。
表8 跌落高度分级
容量 | 跌落高度 |
1.0m | |
1000mAh及以下 | 1.5m |
对于如手持式电子设备等预定使用高度高于1.0m的便携式电子产品供电的容量超过 1000mAh的样品，其跌落高度应为1.5m。 | |
圆柱型和纽扣型电池两个端面各跌落一次，圆柱面跌落两次，共计进行四次跌落试验；方型和软包装电池每个面各跌落一次，共进行六次试验。
接收标准：电池应不起火、不爆炸。
标准要求：
每个充满电的单体电池或电池（组）从1.0m高度自由跌落到水泥地面上3次。单体电池或电池（组） 在跌落时，应保证每个随机方向均受到冲击。
4.1 动力源通过电机带动滚珠丝杆传动； 4.2 控制方式PLC 触摸控制,可触摸手动输入控制的高度,以及高度单位……等,测试时可显示实际的测试结果,相对应的测试数据。 |
四、控制说明：
5.1 排烟功能 | 测试产生的烟雾废气可通过顶部的鼓风机通过管道排放到室外； |
5.2 照明功能 | 门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态； |
6.1 跌落高度 | 0～1500mm； |
6.2 显示精度 | 0.1mm； |
6.3 高度误差 | ±5mm； |
6.4 显示方式 | PLC 触摸屏显示测试参数； |
6.5 允许试件最大重量 | ≤10Kg ； |
6.6 允许试件最大尺寸 | W200*D200*H200mm； |
6.7 跌落地板介质 | 水泥板、硬木板各1 块；底板尺寸900*700*12mm |
6.8 排风口 | 直径 120mm； |
6.9 箱门 | 单门，开观察窗，冷拉手门锁； |
6.10 视窗尺寸 | 390 X 360mm(20mm 厚钢化防爆玻璃)； |
6.11 测试落点 | 自由跌落； |
6.12 跌落方式 | 气动跌落； |
6.13 升降方式 | 电动升降； |
6.14 使用气压 | <2Mpa （气源自配）； |
6.15 机台尺寸 | W700 x D900 x H2000mm； |
6.16 电源 | 1∮,220V,2A ； |
6.17 功率 | 1.0KW； |
6.18 机台重量 | 约 80KG； |
